 transformation et upgrade d'ampli a lampes ((Valbee Ibanez))

Aller en bas
4 participants
AuteurMessage
geo
Admin
geo


Masculin Messages : 164
Date d'inscription : 20/04/2009
Age : 42
Localisation : armentieres france

transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Empty
MessageSujet: transformation et upgrade d'ampli a lampes ((Valbee Ibanez))   transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Icon_minitimeMer 22 Avr - 15:55

bonjour a tous, comment se faire un ampli pour chez soit, qui sonne mechament, sans se foutre les huissier au cul??? voici une solution

quel en ai le but?
pas mal de monde se focalise sur la bonne gratte a acheter, certe c'est important, mais sur un ampli de brun ca ne vaut pas la peine, je prefere brancher sur un ampli benton une gratte jim harlez que ma mickael kelly, tout simplement parce que une bonne gratte merite un bonne ampli pour s'exprimer

voici la solution que j'ai trouver, ca devrais sonner super et bien envoyer, voici le details:

-prix des composant de l'ampli (je n'ai pas prix le moin cher)

--LA BASE : un ampli valbee ibanez tout lampes 5 watt (188 euro)
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020110
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020111
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020112



--LES LAMPES: 2 lampes mesa boogie , une en preampli 12AX7 , 16 euro, une en ampli de puissance 6L6 , 40 euro (vendu par paire), total 56 euro
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020113
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020114


--UN CAISSON : un caisson epiphone, le choix c'est fais pour suivre avec les couleur de ma piece et son look vintage m'a plus 85 euro
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020115
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020116

Le plan de l'ampli
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Valbee10

j'ai donc demonter l'ibanez pour y recupérer l'ampli en lui meme,

demontage de la plaque arriere, 4 vis
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020117

on voit bien la lampes de puissance de marque bof qui bride le systeme
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020118

voila, apres 4 tour de vis c'est demonter
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020119

voici la lampes de preampli, une electroharmonix, 12ax7, tres bonne marque, pas cher mais bonne, pourtant je vais tout monter en mesa ca sera bien meilleur
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020120
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020121


voila les deux lampes d'origine sont demonter, tres simple a faire
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020122


j'ai commencer a demonter le caisson epiphone, a l'origine ce caisson possede un tres bon hp, c'est lucky de eminence, malheureusement il est en 16 ohms, comme beaucoup de caisson, donc je l'ai revendu
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020123
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020124


le valbee de ibanez est l'un des amplis a lampes sur le marché le plus complet, il possede toute les connectiques interressante pour chez soit, malgré ca il possede 3 gros defauts, mais ca se corrige facilement, suffit d'etre patient et pas trop bete

-donc on a les lampes qui sont asssez froides et peu puissance, suffit donc de changer par de bonne lampes
-son hp qui est ... disons le clairement!!!!!! horrible!!!!!!!!
- et sa bride au niveau du gain...

sur le canal boost (overdrive), qui est bien moin puissant que le canal clair du au faite de son bridage, on constate un ecrasement du son tout lampes, a vrai dire un novice adorera ce boost, mais un connaisseur relevera une overdrive tres crade et peu defini avec un son se rapprochant du transistor , cela me posa un souci assez consequant car je rechercher un ampli tout lampes (avec son pur lampes!!!) et toute les connectique neccessoire....; donc que faire ??? prendre un peavy moin cher mais avec peu de connectique, un fender champion 600 avec rien ou l'ibanez malgré ce defaut de sonorité.... j'ai choisi l'ibanez en esperant transformer la bete pour arriver au vrai son lampes en mode boost.
La monter du gain en mode boost n'ete pas progressive, ce qui posser le souci du reglage, exclusivement du a 2 diodes qui bloque la puissance, en mode clair on utilise que 1 triode de la lampe de preamplification 12AX7, alors qu'elle en possede 2, dommage cette perte de grain... alors qu'on fais les ingenieur d'Ibanez?? a mon avis cela a ete fais pour cantonner le valbee au rang de petit ampli 5 watt pour la maison, ampli de travail.... mais vous allez voir que cette petite bete peu evoluer et se transformer en bete et decollé le papier peint de votre sejour

pour reussir a recupéré de la puissance, de la rondeur, du grain tout lampes au maximun j'ai donc retiré les 2 diodes (bride) du canal boost, le canal clair passe par une des 2 diodes, donc gain en son clair assurer aussi

place aux photos

demontage du systeme d'amplification
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020125
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020126


voici les 2 diodes a retiré, la D301 et la D302 (a faire au fer a souder, pas de chalumeau )
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020127

voila apres le passage du fer a souder (tranquilement c'est pas de la soudure a l'arc )
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020128

voila c'est fais, une chose a savoir!!!!! il faut decharger le condensateur ca meme debrancher depuis plusieur heure y reste de forte circulation de courant dans l'ampli, donc a decharger avec un culo d'ampoule, une ampoule (logique ) et 2 fils electrique

passons au caisson devant recevoir l'ampli

j'ai fais ma decoupe, percer, et vissé
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020129
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020130


decoupe de la plaque arriere du caisson
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020131

debut des finitions
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020132
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020133

voici les photos de la bete miam , celestion G12 vintage 30
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020210
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020211

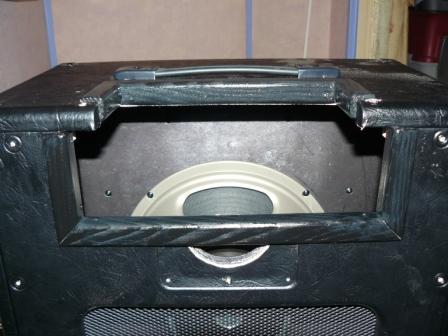

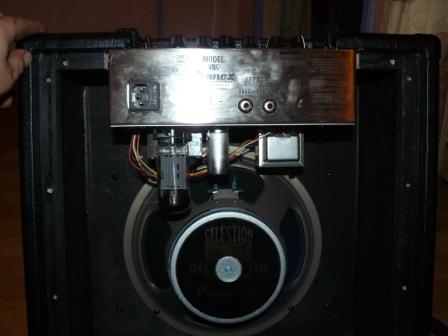

voila, c'est fini, les photos
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020212
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020213
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020214
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020215
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020216
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020217
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020218
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020219
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020220
transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) P1020221



voila les photos parlent d'elles meme reste plus cas meme une petite plaque pour boucher le demi trou rond, je trouve pu ma scie a metaux.... bizarre...

des samples sont a venir..

Bonne bricole a tous Cool
Revenir en haut Aller en bas
https://gratte-en-folie.forumactif.com
Valentin
Gratteux(se)
Gratteux(se)
Valentin


Masculin Messages : 12
Date d'inscription : 27/04/2009
Age : 30
Localisation : Rhône Alpes - Ain ( 01 )

transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Empty
MessageSujet: Re: transformation et upgrade d'ampli a lampes ((Valbee Ibanez))   transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Icon_minitimeVen 1 Mai - 12:56

Vivement les samples !!! bravo
Revenir en haut Aller en bas
picphilou
Gratteux(se)
Gratteux(se)
picphilou


Masculin Messages : 1
Date d'inscription : 27/02/2012
Age : 70
Localisation : caen

transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Empty
MessageSujet: Re: transformation et upgrade d'ampli a lampes ((Valbee Ibanez))   transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Icon_minitimeLun 27 Fév - 20:43

Bonjour et merci pour ce superbe sujet.
C'est avec un grand intérêt que j'ai lu et relu ce sujet. en effet, possédant un valbee ibanez, j'envisage de faire de même pour optimiser cet ampli, mais une question concernant le haut parleur m'intrigue: quelle est l'impédance du HP Celestion G12 Vintage 30?
En principe le valbee sort en 4 ohms et le Celestion doit être en 8 ohms d'après mes recherches sur le net. Ce faisant qu'elle est l'incidence?
En espérant un éclaircissement a ce propos pour me lancer, je remercie encore pour ce travail trés éclairé.
Musicalement
Revenir en haut Aller en bas
kermit07
Gratteux(se)
Gratteux(se)



Masculin Messages : 1
Date d'inscription : 05/02/2013
Age : 64
Localisation : hautes pyrenees

transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Empty
MessageSujet: Re: transformation et upgrade d'ampli a lampes ((Valbee Ibanez))   transformation et upgrade d'ampli a lampes ((Valbee Ibanez)) Icon_minitimeMar 5 Fév - 13:02

bonjour !

l'incidence est double :
1) perte de puissance : le tube de puissance (6L6 GC dans ce cas) n'est plus chargé comme il se doit, donc 2) mauvais fonctionnement et usure prématurée, distorsion, etc.
Vérifier que le transfo de sortie d'origine du Valbee ne possède pas une sortie 8 Ohms.
sinon, si vous voulez absolument y mettre ce hp, changer le transfo de sortie.
cordialement
